盘根的种类与具体应用

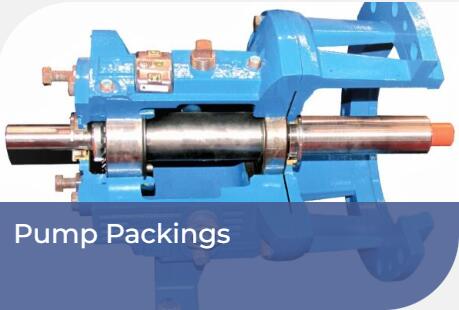

盘根(packing)也叫密封填料,常规的盘根由较柔软的线状物编织而成,通常截面积是三角形、正方形或长方形、圆形的条状物填充在密封腔体内。填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏,主要用作提水机械的轴封。由于填料来源广泛,加工容易,价格低廉,密封可靠,操作简单,所以沿用至今。如今盘根被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封,以及各种阀门阀杆的旋动密封等。
工作原理
盘根工作原理轴表面在微观情况下非常不平整,与盘根只能部分贴合。所以盘根和轴之间存在微小的间隙,就像迷宫一样。介质在迷宫被多次截流,从而达到密封作用。
填料密封由填料装于填料函内,通过填料压盖将填料压紧在轴的表面。由于轴表面总有些粗糙,其与填料只能是部分贴合,而部分未接触,此就形成无数个迷宫。当带压介质通过轴表面时,介质被多次节流,凭借这“迷宫效应”而达到密封。填料与轴表面的贴合、摩擦,也类似滑动轴承,固应有足够的液体进行润滑,以保证密封有一定的寿命,即所谓的“轴承效应”。由此可见良好的填料密封,即是迷宫效应和轴承效应的综合。
填料对轴的压紧力通过拧紧压盖螺栓产生。由于填料是弹塑性体,当受到轴向压紧后,产生摩擦力致使压紧力沿轴向逐渐减少,同时所产生的径向压紧力使填料紧贴于轴表面而阻止介质外漏。径向压紧力的分布由外端(压盖)向内端,先是急剧递减后趋平缓,介质压力的分布由内端逐渐向外端递减,当外端介质压力为零时,则泄漏很少,大于零时泄漏。
随着新材料的不断出现,填料结构型式也有很大的变化,这无疑将促使填料密封的应用更加广泛,用作填料的材料应具备如下特性:有一定的弹塑性。当填料受轴向压紧时能产生较大的径向压紧力,以获得密封;当机器和轴有振动或轴有跳动及偏心时,能有一定的补偿能力(追随性);化学稳定性。既不被介质所腐蚀、溶涨,也不污染介质;不渗透性。介质对大部分纤维均有一些渗透,故要求填料组织致密,为此在制作填料时往往需要浸渍、填充各种润滑剂和填充剂;自润滑性好,摩擦系数小并耐磨;耐温性。当摩擦发热后能承受一定的温度;拆卸方便;制造简单,价格低廉。
应用
作为静密封,广泛应用于容器、加热器、人孔、盖等,也可用于管道等处的绝热、防火,适合于中性介质,能用于水、蒸汽、空气、油料等服务金芳纶盘根专门进口定制的高强度,
高回弹,柔软而又耐磨的高性能新颖合成纤维盘根,优于通常使用的黄芳纶与白芳纶,一般为金黄色,俗称”金芳纶”.根据需要,也可定制为桔黄或蓝色.该盘根也弥补了四氟盘根的许多不足.热稳定,低热膨胀,在温度、压力交变的情况下尺寸稳定;高强度,但不磨轴,易切割;杰出的耐化学介质,尤其是对酸、有机溶剂、油类及燃料。应用:高性能多用途泵、阀通用盘根,广泛应用于各个工业领域,尤其适用于那些有石墨成份不适的食品、造纸行业中等需要清洁及易磨损的介质。
分类
1、芳纶系列

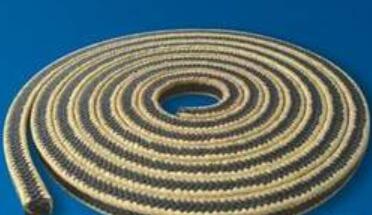

金芳纶纤维盘根、黄芳纶纤维盘根、芳纶纤维交织白四氟盘根、 芳纶纤维交织黑四氟盘根 该系列盘根以芳纶纤维为主要材料,多次浸渍润滑剂、四氟乳液等精密编制而成。有较好的高回弹、耐化学性、低冷流、高线速,与其它类型的盘根比较,它能抵抗颗粒结晶介质和更高的温度。既可单独使用也可与其它盘根组合。 主要用于介质颗粒多、易磨损工况下。
2、自压模条型系列

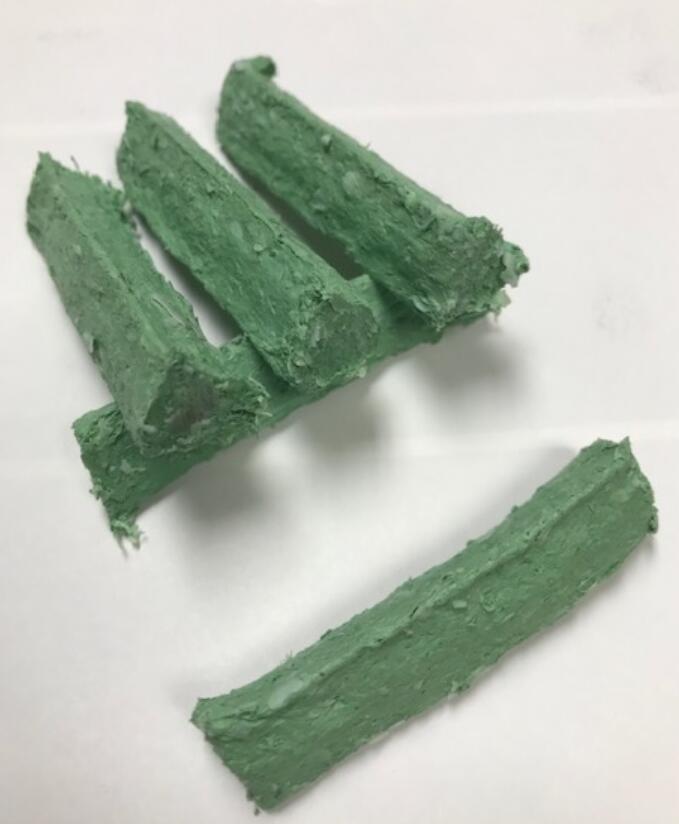

该型盘根属于非编织型盘根,通常被用于常规盘根磨损后的补充物或者被放置于常规盘根与轴之间以降低磨损。其形状通常为三角形或者四方形,可根据具体的工况要求将该型盘根捏成各种适配的形状,该型盘根可以整根安装或者被截成数段。该型盘根的作业温度范围为0°到>400°F (>204°C),额定工作压力为10,000 psi。该型盘根不受酸性,油污,腐蚀剂以及常规溶剂等物质的影响,并且可以被使用在轴旋转速度高达1000 fpm的轴表面上。该型盘根的代表产品为美国OCRI公司LIQUILON专利配方的636G以及686。
3、半流质型系列

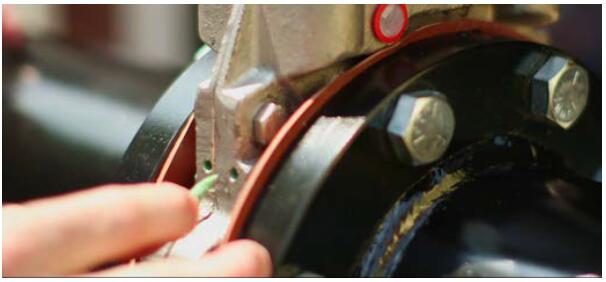

半流质型盘根是一种固体颗粒薄膜型盘根产品,其可以镀到金属表面并且可以提供所有材料中最低的摩擦系数。半流质型盘根具有卓越的密封以及润滑性能并且可以修复刮伤的,凹陷的或者损伤的轴以便恢复使用。半流质型盘根被专门设计用于紧密公差配合间隙要求达0.02英寸级的场合,并且其耐高温达400°F (204°C),耐高压达10,000 psi。半流质型盘根可兼容任何尺寸的填料函并且可以润滑常规盘根,消除过磨现象且无需更换轴。该型盘根的代表产品为美国OCRI公司LIQUILON专利配方的506以及507。
4、四氟系列
白四氟盘根、黑四氟盘根、白四氟交织芳纶纤维盘根、黑四氟交织芳纶纤维盘根、 四氟预氧丝盘根、白四氟浸硅油盘根、白四氟浸胶心盘根 该系列盘根以聚四氟乙烯为主要材料。具有优良的化学稳定性、耐腐蚀性、密封性、高润滑不粘性和良好的抗老化耐力。能在+250℃至-180℃的温度下长期工作,除熔融金属钠和液氟外,能耐其它一切化学药品,在王水中煮沸也不起变化。 主要用于不允许污染的工况环境下卫生级、腐蚀性强等要求较高、线速度高、易磨损等工况下。
5、石墨系列
柔性石墨盘根、金属增强石墨盘根、碳纤维增强石墨盘根、碳纤维金属增强石墨盘根 该系列盘根特性以石墨为主体材料精工编制而成。具有良好的自润滑性及导热性,摩擦系数小,通用性强,柔软性好,强度高,对轴杆有保护作用等优点。根据不同的要求,可采用碳纤维、铜丝、304、316L、茵苛镍合金丝等材料加强。 主要用于高温高压的工况下。
6、碳纤维系列
碳纤维增强石墨盘根、碳纤维金属增强石墨盘根 该系列盘根主要以碳纤维为主题材料, 碳纤维是一种力学性能优异的新材料,碳纤维无蠕变,耐疲劳性好,热膨胀系数小,耐腐蚀性好,导热性好。 主要用于高温高压耐磨工况下。
7、带胶心系列
以超强弹性硅胶芯包覆于高品质的合成纤维内,经多次浸渍四氟乳液、润滑剂、阻隔剂编织而成。可以有效的吸收机械振动,控制因振动产生缝隙的泄漏。具有优异的回弹性、自润滑性、柔韧性、耐磨性、较高的抗拉强度、较好的耐化学性等。
8、高温超高温盘根
该盘根由高品质的合成纤维(1250)精密编织而成,结构细密,具有极好的耐高温高压性能、低导热系数、非燃烧性等优点。 广泛应用在超高温、高压恶劣环境下的水、蒸汽、酸、碱等介质中。用于管道等处的绝热防火,容器、加热器、人孔、炉门口加热器、高温法兰等处的静密封。钢厂高温推广使用,高炉燃烧阀专用。
除上述材质外还有亚克力盘根、高水基盘根、竺麻盘根等来满足各种不同的工况需求。(2023-10-25)
